一、儀器概述：

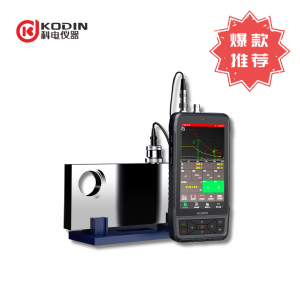

KODIN 6A-UT智聯型超聲波探傷儀是科電儀器基于安卓系統研發的智能探傷終端。
本儀器具備無線通信功能，可實現遠程交互和云檢測；IPS 高清彩屏 的觸控和實體按鍵相結合，讓人機交互更方便；
可提供專業化的量身定制服務， 無線升級；機殼采用防水、防塵、防摔設計，可適應各種復雜的工業現場。
二、技術參數：
工作方式：?jiǎn)尉?、雙晶；
探頭類型：直探頭、斜探頭；
坐標系：聲程（S）、深度（H）、水平距離（L）；
工作頻率：0.5-20MHz；
聲程：10-5000㎜；
平移：0-500㎜；
增益：0-110dB，步進值：0.1dB、1dB、2dB或6dB；
聲速：1000-9999m/s；
波形抑 制：0-80％；
脈沖類型：負方波脈沖；
脈沖寬度：100-300ns，共11檔可選，脈沖寬度間隔20ns/檔；
匹配電阻：200Ω、500Ω兩檔可選；
發射電壓：200V、400V兩檔可選；
自動波高：20-80％；
表面補償：0-10dB；
檢波方式：正檢波、負檢波、全檢波、射頻；
報警功能：閘門報警、曲線報警；
曲線類型：斜探頭：DAC曲線；直探頭：AVG曲線和DAC曲線；
波幅讀數：波幅百分比、相對閘門當量、相對曲線當量、φ值顯示；
垂直線性誤差：≤2.8％；
水平線性誤差：≤0.1％；
靈敏度余量：≥48dB（深200-φ2平底孔，2.5P20）；
分辨力：≥36dB；
動態范圍：＞32dB；
電噪聲電平：＜10％；
探頭盲區：＜6㎜（直探頭2.5P20）；
工作環境：溫度：﹣10℃-40℃，濕度：20％-90％RH；
供電方式：內置DC：5000mAh/7.6V鋰離子電池；外接AC：220V/50Hz交流電+適配器（10V/2A）；
屏幕顯示：6.0寸IPS彩色液晶顯示屏，720*1280像素；
存儲方式：16GB eMMC + 2GB LPDDR3，可擴展32GB TF卡；
CPU：64 位四核 1.2GHz；
操作系統：Android；
主機尺寸：216mm(L)*98mm(W)*28mm(H)；
主機重量：約570g。

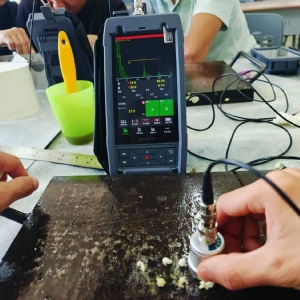

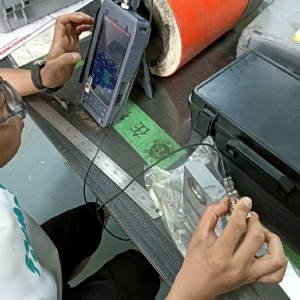

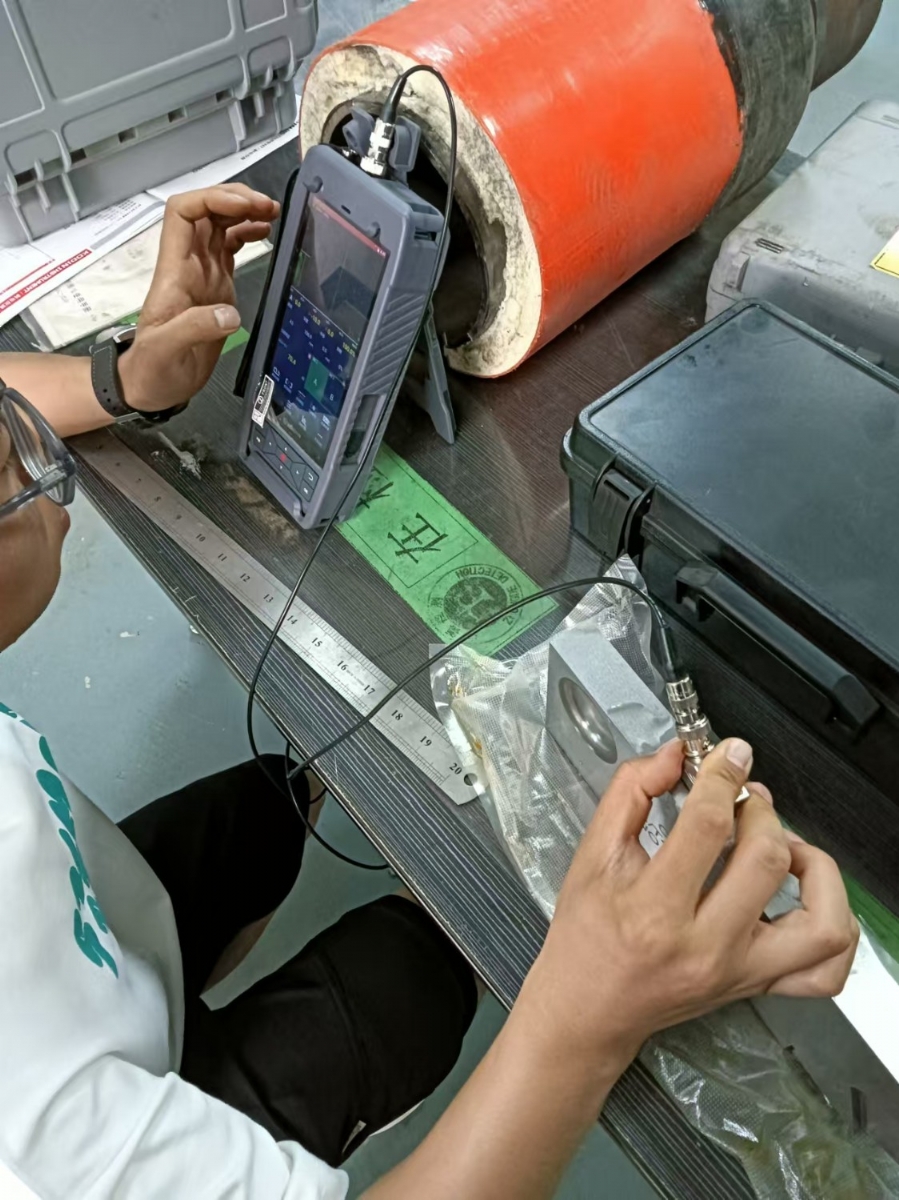

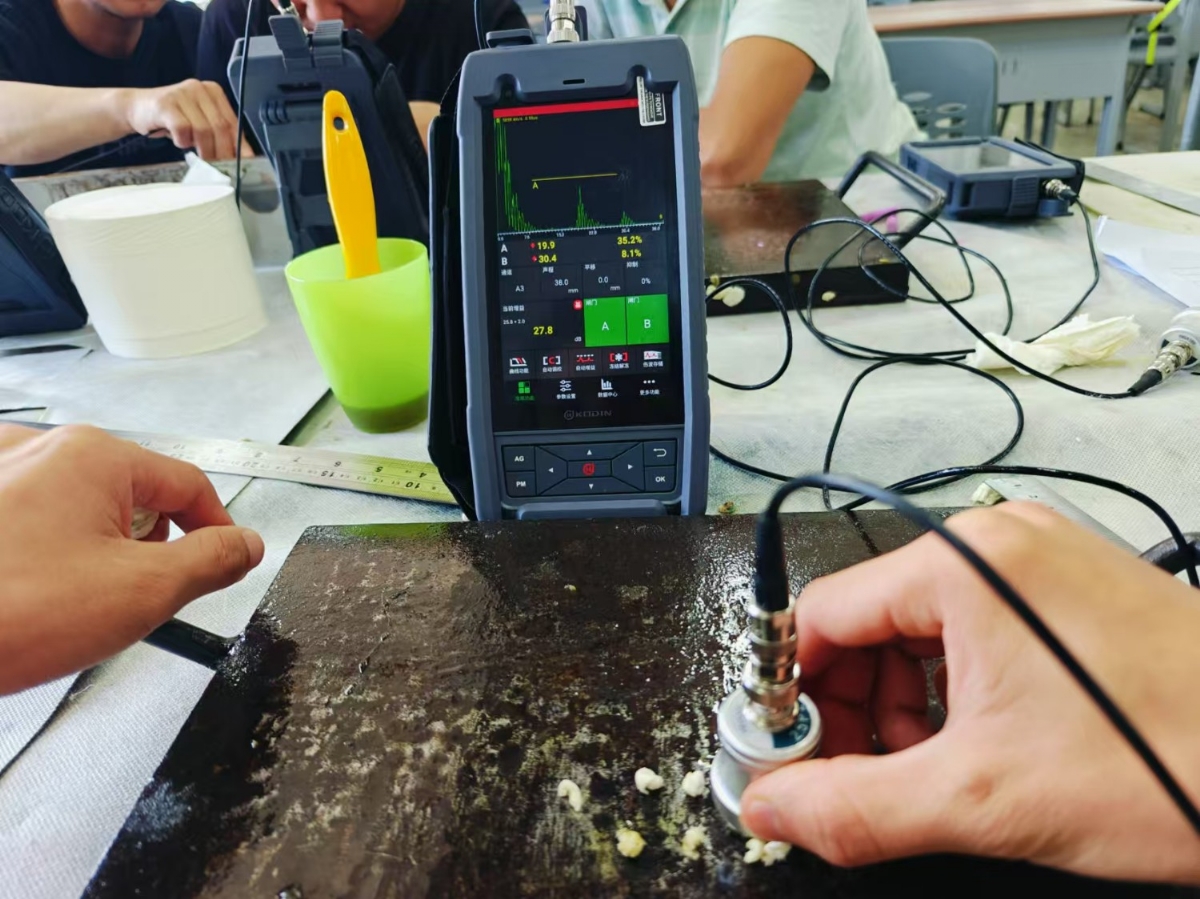

三、使用現場：
四、標配產品裝箱清單：
1 智聯型超聲波探傷儀 6A-UT 1臺
2 護套 6A-UT 1個
3 電源適配器 10V，2A 1個
4 直探頭 2.5P20 1個
5 斜探頭 2.5P8*12K2.5 1個
6 卡針 通用型 1個
7 Q9探頭線 1500mm 2根
8 手提箱 6A-UT 1個
9 使用手冊 6A-UT 1份
10 合格證 6A-UT 1份
11 出廠檢驗報告 6A-UT 1份
12 液晶保護膜 6A-UT 1份
可選配件：
1 試塊
2 探頭
3 耦合劑
